CAPÍTULO 5: MUROS DE FARDOS
Se ha utilizado una gran variedad de sistemas para construir muros a partir de materiales embalados, aunque muchos nuevos aún tienen que ser estudiados y refinados. Cada construcción parece añadir otra contribución o mejora al mundo de la construcción con fardos.
La versatilidad de los fardos como material de construcción hace posible que sean usados en una gran variedad de estilos, métodos, materiales y variaciones del ingenio individual.
Algunos de los métodos que se usan han nacido de la necesidad; las históricas casas de Nebraska, por ejemplo, usaban fardos de paja para los muros de carga debido a la escasez de otros materiales de construcción.
En la época actual algunas estructuras han usado fardos como relleno mezclado con otros productos para conseguir los requerimientos del código, en casos donde se cuestionaba silos fardos tenían suficiente integridad estructural. Pliny Fisk desarrolló el atado en forma de escalera de cuerda en sus construcciones de fardos de paja porque el estado de Texas quería un diseño que pudiera aguantar la fuerza de los vientos huracanados.
El sistema a adoptar para un determinado tipo de construcción se determina generalmente por una variedad de factores, incluyendo códigos, tamaño, diseño del edificio, coste, disponibilidad de los materiales, consideraciones climáticas y de ingeniería tales como nieve, viento, cargas sísmicas y preferencias personales. El potencial de los fardos para muros de carga para ser utilizados más apropiada y eficientemente podría recaer en la realidad de un estilo de edificios y formas de construcción completamente nueva, dictado por la estética y los estándares de la construcción moderna.
Hasta ahora, los métodos conocidos que se han desarrollado para usar con fardos incluyen:
Muros de carga, en los cuales los fardos están apilados en una hilera, como ladrillos, y sujetados todos juntos. Los muros, directamente, aguantan y sujetan el peso del tejado.
Muros de carga con argamasa, en los cuales los fardos están apilados, tanto alineados como en vertical sin recubrir, y la argamasa se usa en las uniones entre los fardos.
Fardos para relleno o muros de fardo para envolver, en los que otro sistema de estructuras apoya y une al tejado, y los fardos son insertados como material de relleno entre las columnas del armazón estructural, los muros de fardos envuelven el armazón estructural.
Estructuras híbridas que usan una combinación de los métodos arriba explicados.
Ampliaciones de construcciones existentes o casas móviles.
Varios pisos
Sótanos.
Muros de arcilla ligera y paja, en los cuales la arcilla que une se usa con un montón de paja para forma material de relleno de muros dentro de los planes de construcción.
MUROS DE CARGA DE FARDOS DE PAJA Y PLACAS DE TEJADO
En los muros de carga, los fardos de paja soportan el peso del tejado directamente, sin ningún otro tipo de apoyo estructural, tales como postes de madera o columnas de cemento. Los fardos están generalmente apilados como ladrillos, en hileras, por lo tanto, cada fardo se asienta sobre la unión vertical de los dos fardos de debajo. Los fardos están unidos con cualquier material que sea adecuado para reforzar el muro. Una estructura horizontal o ensamblaje (llamada placa de tejado), que reposa en lo alto del muro de fardos, se usa para estabilizar el muro, para aguantar y distribuir el peso del tejado y para proporcionar el medio de conexión del tejado con los cimientos, permitiendo a la estructura soportar vientos y fuerzas sísmicas. La albañilería o una viga de cemento pueden ser usadas en lugar de la placa de tejado. Los muros de la estructura se establecerán o comprimirán por el peso del tejado en un corto periodo de tiempo.
También pueden ser pre-comprimidos intencionadamente. Una vez que el proceso de compresión se ha acabado, se procederá al enlucido.
Los muros de carga de fardos fueron pioneros en las montañas de arena de Nebraska con la disponibilidad de un equipo de embalaje, que fue desarrollado para facilitar el manejo, el almacenaje y el transporte de los fardos. Los primeros enfardadores tendían a producir fardos más flojos que los compactos fardos modernos. A pesar de que las casas de Nebraska usaron esos fardos antiguos, un gran número de ellas permanecen en buenas condiciones, demostrando que los muros hechos con fardos pueden resistir el paso del tiempo.
Para algunas estructuras, este puede ser el método más simple y económico de construcción con fardos; sin embargo, hay algunos principios básicos que requieren atención cuando se construyen muros de fardos. El punto más importante es entender que los fardos son un material de construcción comprimible, en contraste con los convencionales materiales de construir muros, los cuales no se comprimen. Las cargas de tejado harán que los fardos se compriman - cuanto más grande sea el peso, mayor será la compresión. Con fardos muy densos y compactos y cargas normales, la compresión puede ser mínima, pero, incluso en estas condiciones, el diseño del tejado y las puertas y ventanas pueden concentrar cargas en ciertas áreas y causar problemas.
Si este tipo de muros no tiene aberturas y el peso del tejado se distribuye equitativamente en todos los muros del edificio, la compresión será, en teoría, igual en todos los paneles del muro. En la realidad, las diferentes configuraciones del tejado y los diseños de puertas y ventanas crean una carga desigual en los paneles del muro, que, a menudo, desembocan en una compresión desigual de los fardos del muro. Los problemas resultantes pueden variar de mayor a menor, dependiendo de la cantidad de diferencia en las cargas y la densidad de los fardos, así como del diseño de la placa del tejado, puertas y ventanas
Por ejemplo, cuando el espacio entre puertas y ventanas deja sólo estrechas columnas de fardos entre ellas, estas columnas pueden estar sometidas a una mayor carga que el resto de los paneles de la pared. Esto es especialmente cierto cuando se usa dinteles (parta superior de un mareo), porque los dinteles cogen la carga de encima de la abertura y la distribuyen a las columnas de fardos a ambos lados de ella. Puesto que los fardos próximos a la abertura ya soportan la carga normal del tejado, esto puede hasta doblar la carga en esos fardos, dando como resultado una compresión adicional. Si a los fardos de tamaño normal próximos a las aberturas no se les ha vuelto a atar con la misma densidad de los otros fardos, se puede originar más compresión.
Columnas de soporte pequeñas y aisladas, y muros muy cortos y sin esquinas deberían evitarse o usarse con gran cuidado, por razones similares a las de arriba. Es también importante no mezclar fardos que soporten grandes pesos y soportes estructurales no comprimibles en la misma sección del muro. Las estructuras más pequeñas y simples, así como aquellas con menores aberturas para ventanas.
Naturalmente tendrán menos problemas. Las diferencias potenciales en la distribución de la carga serán mayores cuanto más largo sea el muro y más grande sea la estructura del tejado Cargas vivas, tales como la nieve, más bien incrementan las diferencias potenciales.
Una placa de tejado suficientemente rígida en la vertical del plano cara resistir doblarse o hundirse por el peso ayudaría bastante en igualar la distribución de cargas en el tejado.
Cuanto más efectiva sea la placa de tejado en repartir la carga del tejado sin deformarse, menos posibilidades habrá de que la carga se distribuya irregularmente.
Los muros de carga han ido mejor tradicionalmente en pequeñas estructuras o diseños relativamente poco complicados, con pocas y pequeñas ventanas. Algunos constructores piensan que los muros de carga son más apropiados para estructuras por debajo de los 400 pies cuadrados.
Sin embargo, se han construido con éxito estructuras de carga mucho mayores y con grandes huecos para ventanas. Y muchas de las históricas construcciones con fardos son de aproximadamente 900 ó 1000 pies cuadrados. Es posible construirlas todavía más grandes.
Los métodos diseñados aquí para construir muros de carga con fardos han evolucionado a partir de métodos y técnicas usados en las primeras casas de Nebraska y los más recientes esfuerzos de un puñado de gente desarrollando construcciones de fardos de paja en Arizona y Nuevo México. Esta información fue concisamente organizada y promovida por Matts Myhrman, David Eisenberg y Steve MacDonald.
El trabajo de Matts y David ha sido el foco principal del gran éxito de los talleres con fardos de paja, y forma las bases generales descubiertas para construir muros hechos de fardos en la ciudad de Pima, Arizona, y la ciudad de Tucson.
Debería notarse claramente, en el interés de la creatividad y del ingenio, que los métodos explicados aquí no representan “la forma correcta” de construir un muro de carga de fardos. Representan una síntesis de los mejores esfuerzos realizados hasta ahora, y aproxima un modelo por el cual sería posible la aprobación de un código.
El libro Constrúyelo con fardos o Guía paso a paso para construir fardos de paja de Steve MacDonald y Matts Myhrman es un sencillo “hágalo usted mismo” enfocado a la construcción de estructuras de carga a partir de fardos de paja.
CÓMO ATAR LA PLACA DE TEJADO
En las estructuras de muros de carga hechas de fardos es importante conectar los cimientos con la placa del tejado, esto evita que el viento se pueda llevar el tejado y añade estabilidad estructural en caso de fuerzas sísmicas. Muchos métodos fueron desarrollados a finales de los 80 y principios de los 90, principalmente en combinación con las placas de tejado hechas de madera. Ya que, un método concreto de unión generalmente tiene que ser incluido en los cimientos, un método de conexión tiene que ser elegido antes de construir los cimientos.
Varas ensartadas
Uno de los métodos más comunes para crear una conexión continua entre los cimientos y la placa de tejado es usando las varas ensartadas. Estas están conectadas a los cimientos, atraviesan los fardos y salen por la parte de arriba para atarse a la placa de tejado.
Para servir de punto de unión, unos tornillos anda de 1/2 pulgada están empotrados en los cimientos. Secciones de 1/2 pulgada de varas ensartadas están conectadas a los tornillos anda con unas tuercas de ensamblaje. Las secciones de inserción no están separadas a más de 6 pies de distancia, con un mínimo de 2 por sección de muro y a unas 36 pulgadas del final de cada sección de muro.
En Arizona, los constructores observaron que habría sido deseable colocar todo el atado a no más de 12 pulgadas de las esquinas, porque, cuando los muros fueron previamente comprimidos, las esquinas permanecieron más altas que el resto de secciones de los muros.
Las secciones de atados son después unidas a las secciones originales según el muro de fardos está siendo construido. Los fardos no tienen que ser elevados muy altos para ser empalados con los atados.
Una vez que los muros están terminados, los atados se extienden a través de agujeros de taladro hasta la placa de tejado donde son anclados con las cuerdas. Usar los atados para unir los cimientos a la placa del tejado puede llevar tiempo, primeramente por el tiempo que se necesita para colocar correctamente los fardos encima de las varas para que estén correctamente colocadas en el muro.
Paúl Weiner, arquitecto y constructor del edificio de fardos Tree of L~fe Rejuvenarion Center, hizo los cálculos para las secciones de atados de 1/2 pulgada usados en los muros de fardos. Estos cálculos determinaron que la colocación de los atados cada 6 pies en el muro es 20 veces más fuerte de lo necesario para soportar vientos de 75 mph. La parte más débil de la conexión (el lugar donde los atados se unen con la placa de madera) es capaz de soportar como media 162 libras de alzada, aunque una capacidad para soportar sólo 18 libras fue estimada suficientemente segura con vientos de 75 mph.
Una pesada placa de acero, o acero maleable, debería usarse debajo de cada tuerca en cada lugar de atados para extender la fuerza a lo largo de una vasta área de madera.
Partes no atadas de 1/2 pulgada de diámetro de tuerca de acero podrían ser atados a cada extremo con ayuda de un tornillo y morir y usar en el lugar de los atados. Esto podría ser más barato, aunque lleva más tiempo, y podría usarse en esas partes del mundo donde los atados no están disponibles.
Se ha comprobado que es muy difícil penetrar fardos de paja de arroz en el levantamiento del muro de Shenoa Retreat Center. Los atados tenían que estar afilados antes de que los fardos pudieran ser empalados. Se ha desarrollado un aparato con una punta afilada llamado Buliet (bala) que puede ser enroscado en el final de una pieza de todo atado para usar con fardos de paja de arroz. Se pueden conseguir a través de Real Goods. Ya que los fardos de paja de arroz son diferentes de otros fardos, uno de los siguientes métodos de unión de placas de tejado podría ser más apropiado.

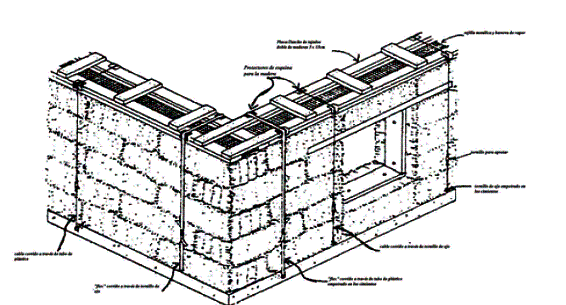

Cables, cuerdas y correas
Otros métodos para anclar la placa del tejado incluyen usar cuerda de cable, cable aéreo o correas de poliéster. Estos recorren la superficie del muro hasta la placa del tejado y son atados a los cimientos a cada lado del muro. Constructores y arquitectos experimentados sólo pueden especular acerca de la medida apropiada y el mejor emplazamiento de las cuerdas, cables y correas. Sin embargo, se han hecho cálculos de ingeniería recientemente sobre las correas de poliéster. Muchos de estos materiales se han usado con el mismo intervalo de 6 pies en las secciones de todo atado.
Hay varias estrategias para conectar cables a los cimientos. Se pueden encajar cáncamos de 3/8 de pulgada en los cimientos sin espaciarlos más de 6 pies unos de otros, con un mínimo de 2 cáncamos por sección de pared, y a menos de 3 pies del final de cada pared.
Se deben empotrar en los cimientos a un mínimo de 6 pulgadas de profundidad, con una tuerca pegada cerca del cáncamo cerca del final. Una funda de cable con forma de U a los cimientos con una banda a su lado podría funcionar también, así como mangas de plástico o metal situadas en la parte superior de los cimientos
Usar correas, cuerda de cable o cable aéreo ahorra un montón de tiempo en el apilamiento de muros de fardos de paja, comparado a si usáramos los atados. Los fardos en el muro pueden ser simplemente amontonados y fijados sin tener la posición exacta sobre los atados, para algunos, la diferencia en tiempo es irrelevante, para otros, el proceso de intentar colocar fardos de 80 libras sobre atados puede ser frustrante y el cable o las correas pueden ser preferibles.
Cuando se usa cuerda de cable o cable aéreo se deben usar también protectores de esquinas de metal o guardacabos para el cable en cualquier punto donde el cable se doble sobre alguna otra superficie tal como una placa de tejado o una clavija. Para tensar más el atado de la cuerda o el cable, se usarán tarabillas o palos giratorios. Abrazaderas para cables conectan las puntas del cable entre sí. Se debe tener en cuenta que tarabillas, cerrojos, cables y correas están disponibles en diferentes tamaños y se deben elegir los adecuados.
Tom Luecke, de Boulder, Colorado, solicitó una alternativa al uso de metal o acero en los muros para minimizar los problemas motivados por influencias electromagnéticas y decidió usar correas de poliéster para asegurar la placa al tejado.
Tom y el ingeniero de estructuras Jim Higerd, también de Boulder, determinaron que el colocar correas cada 3 pies proveería la suficiente resistencia en la mayoría de las aplicaciones. Una pequeña construcción con un tejado de cobertizo construido por Tom usando la técnica de las correas soportó vientos superiores a 100 mph.
Después de evaluar diferentes tipos de correas, decidió elegir las de poliéster, medidas a 1.050 libras, que es tanto la resistencia a la rotura y a los rayos ultravioleta.
Tom también usa tiras de correas para comprimir los fardos de los muros. Coloca correas a intervalos de 2 pies alrededor de todo el perímetro de la construcción. Para anclar las correas a los cimientos, inserta tubería de pvc de 1/2 pulgada en los cimientos, a 3 ó 4 pulgadas de profundidad, como una manga para que las correas pasen a través.
El borde de la tubería de pvc necesita ser redondeado o suavizado (con una pequeña pieza de goma, por ejemplo) para que las tiras de correas no sean dañadas.
Las mangas de pvc pueden más tarde rellenarse de espuma o cualquier material adecuado para sellar los agujeros de los cimientos. Un extremo de la tira de correa se mete a través de la manga y llega a una cara del muro, hace un lazo en lo alto y baja al otro lado, donde es atada con el otro extremo de la correa. Tom prefiere tensar la correa con una herramienta de tensar, la cual le permite comprimir el muro. Donde no sea necesario comprimir el muro, las tiras de correa pueden atarse a mano, lo que quiere decir colgar todo el peso de cuerpo del extremo de la correa. Cuanto más pese la persona, más tensión podrá aplicar.
Las correas pueden colocarse sobre la placa del tejado bajando a cada lado del muro para conectar amarres en los cimientos. También pueden pasarse sólo por un lado, rodeando la placa del tejado y bajando por el mismo lado, repitiendo el mismo método en ambas caras del muro.
Otra posible estrategia es combinar métodos. Los atados pueden usarse a lo largo de toda la estructura menos en las esquinas, donde pueden usarse las correas, esto facilitaría alinear y colocar los fardos en las esquinas, que es más fácil con los atados.
Atados con madera
Cualquier material que cree una conexión suficiente entre el tejado y los cimientos puede usarse como atadura. Varios diseños han incorporado unas pequeñas tablas de construcción para servir a este propósito.
Construyendo un cobertizo almacén, Bob Bissett, de Idaho, utilizó piezas de 1x3, de 2 pies en el centro, apoyadas planas contra ambas caras de los fardos, los cuales fueron unidos a los cimientos y a la placa del tejado con correas de metal. Cada par de 1x3 fue unido mediante cables a través del centro de cada fardo. Los cables fueron apretados con una barra y asegurados con tornillos. Están conectados a la placa del tejado y a los cimientos con correas de metal.
Este sistema tiene la ventaja de proporcionar una superficie claveteada para cable de estuco o láminas de roca y zonas claveteadas para baldas o armarios. Bob Cook, de Tucson, ingenió un método igual de inteligente, mientras construía un edificio temporal para una tienda, usó láminas de 1x2 de tipo ladrillo cada 2 pies a ambos lados del muro para unir su rodapié (jergones de madera) a las placas de tejado de madera. Las láminas de 1x2 fueron unidas a los fardos, que estaban apilados verticalmente, deslizándolas entre los fardos y las cuerdas de los fardos.
Proporcionaron una superficie para poner láminas de piedra y baldas y crear un mínimo sistema de poste y viga para ayudar a soportar el peso del tejado.
Otros métodos de atado
La escayola, alambre y listones de metal usados para cubrir los muros de fardos, preparándolos para el enyesado, proporcionan una ayuda al atado de la placa de tejado.
Algunas de las antiguas construcciones de Nebraska parecen asentarse principalmente en redes de escayola envueltas sobre el tejado para ayudar a asegurarlo. Empotrar las redes de escayola en los cimientos mientras se vierte el cemento es un método muy usado en los muros de fardos hechos libremente para ayudar a anclarlos a los cimientos.
Louis Gagné, junto con su molde para muros de fardos de paja y cemento, utilizaba una placa de tejado con muchos clavos largos, o alcayatas metidas dentro, en una cama de cemento para anclarlo a lo alto del muro de fardos.
Variaciones de esta técnica pueden ser encontradas tanto con argamasa como con cemento.
APILANDO FARDOS
Colocar los fardos es la parte más excitante de la construcción, si hay mucha gente ocupada en el levantamiento del muro ayuda a que haya una persona encargada de cada sección del muro y, a su vez, alguien encargado de supervisar el conjunto. Puede ser de ayuda tener planos de cada elevación del muro disponibles para tener una referencia periódica. Pueden estar pegados a las tablas para manearse más fácilmente y para evitar que vuelen con el viento.
Los marcos de las puertas pueden estar asegurados a los cimientos y temporalmente grapados antes del levantamiento del muro. La localización de las ventanas puede ser marcada en los cimientos y los marcos de las ventanas estar listos para instalar.
Los agarres pueden estar situados en las esquinas para servir de guía en el apilado de los fardos, ésta era una práctica común en las viejas casas de Nebraska y ayudaba a conservar los muros estables y alineados hasta que el tejado estuviera colocado.
La densidad y uniformidad de los fardos modernos ha reducido la necesidad de grapas de unión, pero éstas pueden, sin embargo, reducir el tiempo requerido para alinear y colocar los fardos de las esquinas. Si se desean unos muros muy alineados, la línea del albañil o nylon entrelazado puede ensartarse entre los amarres para ayudar a alinear los muros según se van construyendo, especialmente en tramos largos.
También se debe tener cuidado en conservar los amarres alineados según se va haciendo el muro deben ser revisados cada cierto tiempo, suelen estar hechos de contrachapado. Se debe usar fardos de buena calidad, así como estar secos y ser sólidos.
Los fardos se deben apilar horizontalmente, para incrementar la estabilidad. Sin embargo, en pequeñas construcciones es más apropiado ponerlos en vertical, pues así se ahorra espacio, fardos de tres cuerdas que midan 23 pulgadas de ancho son más estables para muros de carga que los de dos cuerdas que midan 17 pulgadas. Cuanto más alto sea el muro, más anchos deben ser los fardos.
La primera fila de fardos estará anclada a los cimientos con palos y clavijas verticales.
Colocar los fardos empezando en las esquinas y en los marcos de las puertas, e ir avanzando hacia el centro del muro.
Asegurarse de que todo hueco que quede esté cerca de la mitad del muro, se debe evitar colocar pequeños fardos cerca de las esquinas u otro lugar más débil. En las esquinas es mejor colocar los fardos un poco dentro de los cimientos que solaparlos después.
También es más fácil corregir las irregularidades en las esquinas con yeso que corregir los fardos.

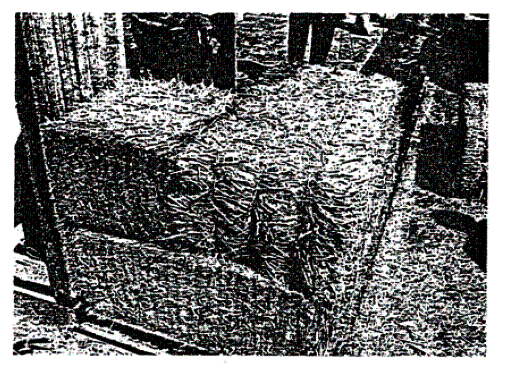

Los fardos a medida pueden hacerse en el mismo lugar. Los huecos de menos de 6 pulgadas pueden llenarse de copos de paja sin empacar, o suelta y es mejor dejarlo un poco flojo a llenarlo demasiado, ya que podría desalinearlos.
Se usan una especie de grapas para asegurar cada fila de fardos, están colocadas de forma que las dos puntas de la grapa están metidas en los dos fardos adyacentes, estas grapas pueden usarse donde se necesite mantener dos fardos juntos. Cuando los fardos deban ser unidos o atados o conectados es más fácil mantenerlos alineados si marcamos el lugar en el fondo del fardo, aunque también es posible alinear los fardos a ojo, el método de colocar una tercera persona para ver el alineamiento, y realinearlo si es necesario, es bastante común.
Pero a pesar de todas estas precauciones, los muros deben comprobarse cada cierto tiempo, un bastón de 4 pies o más sirve para el propósito de alinearlo
Una vez que la primera capa de fardos ha sido colocada, las siguientes serán aseguradas con un aparejo para que queden bien fijas, es bastante común para los que las colocan por primera vez que les sobrevenga el frenesí del fardo es decir, el deseo de progresar muy rápido.
Sin embargo, las irregularidades del muro pueden corregirse con lo que tengamos a mano.
Por otra parte, algunos constructores han abandonado el construir los muros alineándolos porque han comprobado que se pueden construir igual.
PUERTAS Y VENTANAS
La localización de los marcos de las ventanas debe ser decidida de antemano, según se va haciendo el muro, aberturas para puertas y ventanas en el muro deben estar a una distancia de las esquinas de un mínimo de un fardo para evitar desgajar la integridad del mismo.
Las cargas de los muros y el tejado encima de las aberturas necesitan refuerzos, una forma de hacerlo es colocando marcos estructurales capaces de transmitir ese peso a los fardos de debajo. Dinteles, vigas, o placas de tejado reforzando las aberturas, son otras posibilidades. Usar solo fardos sólidos y bien comprimidos en combinación con estas aberturas. Los marcos estructurales que van hasta el suelo no se comprimirán como el resto del muro, necesita dejarse espacio libre en estas estructuras para ello.
CLAVAR LOS FARDOS

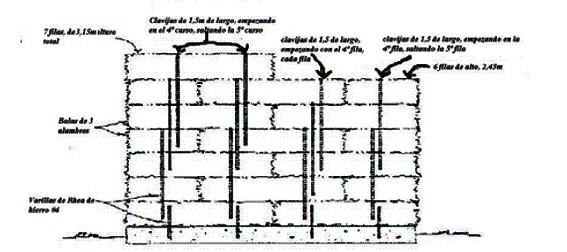

Clavar fardos de seguridad en los muros uno contra otro y reforzar los muros es la forma más común de darle fuerza y consistencia al mismo. Ya que antes de colocar la placa del tejado el muro no tiene mucha estabilidad, especialmente los que son más altos de 7 hileras, además le da estabilidad en caso de fuertes vientos o problemas sísmicos.
Normalmente, la primera hilera se clavará a los cimientos y la segunda a la primera. Otro método es clavar una hilera a las 2 inferiores y así sucesivamente.
Otro método alternativo es empezar en la cuarta hilera y continuar hasta el tejado.
Los clavos se colocarán también a menos de 1 pie de puertas y ventanas, un pequeño martillo o mazo puede usarse para clavar los clavos.
En los fardos de paja de arroz es relativamente difícil clavar nada, en estos casos se deberá tener especial cuidado.
MATERIALES ALTERNATIVOS DE CLAVADO
Hay una gran variedad de materiales a utilizar, por ejemplo, clavijas de madera o palos, bambú y también ramas ayudarán a darle estabilidad.
Palos de bambú: el bambú en muchas circunstancias puede ser un gran material para clavar los fardos, especialmente por lo económico que resulta.
Es importante que los palos de bambú sean algo más largos de lo necesario, ya que podría haber que afilarlos, con lo que perderían algo de longitud, al introducirlo habrá que tener un especial cuidado para que no se doble.

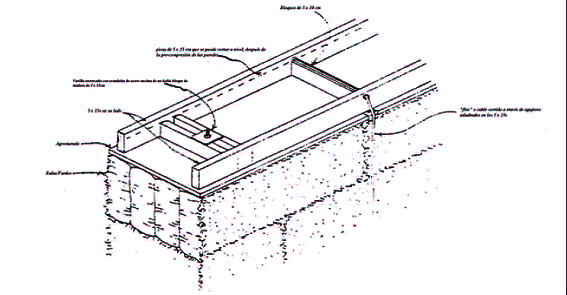

PLACAS DE TEJADO
La integridad estructural de la construcción se verá hasta cierto punto afectado por el diseño, la construcción y el método de conectarse a la placa de tejado.
El muro de carga de la placa de tejado cumple diversas funciones, en primer lugar, proporciona una estructura rígida para estabilizar la parte superior del muro de fardos, el segundo, es que sirve de punto de conexión con el tejado. Tercero, ayuda a distribuir equitativamente el peso del tejado en el muro, y por último, la placa de tejado sirve de conexión entre el tejado y los cimientos.
COLUMNAS DE MADERA
Estas últimas añaden estabilidad a la placa de tejado y, al añadir estabilidad, permiten sustituir a otro tipo de ingenios de construcción, como por ejemplo los dinteles.
Otras opciones:
En lugares donde no es fácil conseguir madera son muy eficaces las columnas de cemento, así como cuando los fardos de paja son de mala calidad o están mal prensados.
COLOCACIÓN Y PRENSADO
Una vez que el tejado está colocado, se espera a que los fardos se compriman naturalmente por su propio peso, pero si no se quiere esperar, se pueden comprimir usando correas o diversas formas de atados para acelerar el proceso.
Es muy importante usar fardos densos y compactos, pues la diferencia de compresión de los crear una estabilidad desigual en la parte alta del muro y crear problemas con el paso del tiempo.
FARDOS CON MORTERO
Usar mortero entre los fardos dará más estabilidad al muro y lo hará más rígidos, como los huecos entre fardos estarán llenos con mortero, el muro será también mucho mas firme.
Este sistema será especialmente útil si los fardos son débiles, si se espera que la construcción tenga que soportar nieve o si se va a construir más de un piso, pero también la construcción será más lenta.
La más antigua versión de este tipo de construcción data de China.
También puede añadirse hierros en alguna de las uniones con mortero para dar todavía más estabilidad al mismo.
FARDOS DE RELLENO
El método más común de construir muros de fardos en los tiempos actuales consiste en usar los fardos como material de relleno en combinación con algún otro sistema de estructura de apoyo.
Este método ha sido elegido por su simplicidad y rapidez, así como por su economía.
También permite hacer una construcción más alta y con unas ventanas más grandes, la técnica de construir con fardos de relleno es muy similar a la normal, la diferencia fundamental consiste en que el método para conectar la placa de tejado no es necesario.
Unir los fardos a las vigas horizontales o sus equivalentes puede hacerse de varias formas, pero la más utilizada consiste en usar pasadores de metal, los cuales pueden ser usados también para cubrir las uniones entre los mismos, la máxima altura permitida con este sistema será de 12 pies.
ESTRUCTUIRAS NORMALMENTE USADAS CON FARDOS DE RELLENO
Este método se usa principalmente con fardos de paja, las estructuras pueden ir desde las muy sencillas a las más complicadas.

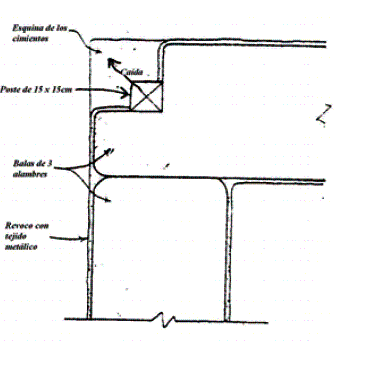

Los postes pueden ir igualmente en el interior o en el exterior del muro pero en el interior ayudarán a proteger mejor contra el viento.
Otra opción sería colocar los postes en el medio de los fardos en el exterior del muro, dejándolos expuestos.
Los fardos pueden ser fuertemente atados dentro de la estructura de las columnas.
Sin embargo, todo dependerá de las inclemencias que dicha construcción deba soportar.
POSTES Y VIGAS MODIFICADAS
Este sistema es uno de los más eficaces métodos de construcción en relación de coste, material y trabajo. Difiere de otros métodos, en que las aberturas para las ventanas están formadas como parte del soporte estructural de la construcción y están distribuidas a lo largo de la misma.
Los postes sólo se colocarán en las esquinas y en zonas donde no haya ventanas. .Donde hay insuficientes ventanas y puertas para dar estabilidad al edificio, se utilizarán cajas de columnas, que además eliminarán la necesidad de entallar los fardos para insertar los postes.
TENSAR LOS MUROS
Para esta labor los fardos no deben estar muy comprimidos, pues deben poder expandirse una vez colocados, una ventaja de este sistema es que se usa solamente una pequeña cantidad de madera comparado con otras formas.
MARCOS DE METAL
Hasta ahora los marcos de metal habían sido rara vez considerados para usar en combinación con construcciones de fardos, aunque la combinación de los marcos de metal y los fardos de paja ha resultado muy buena.
Además, este método nos permitirá ahorrar dinero y tiempo de construcción.
Aunque algunos opinan que los marcos de metal pueden causar disturbios electromagnéticos, es una buena opción para usar en combinación con otros métodos.
BLOQUES DE CEMENTO O COLUMNAS DE ARGAMASA
Este tipo de columnas no ha sido muy utilizado dada la disponibilidad y economía de los de madera. Sin embargo, hay muchos testimonios de gente que ha usado estos últimos en combinación con muchos otros tipos de columnas tales como las de cemento o hierro. Para este tipo de construcción se usará espuma como aislante para evitar goteras en la construcción.
LA ALTERNATIVA DE LA MADERA PRENSADA O LOS BLOQUES DE ESPUMA AISLANTE
Estos bloques aislantes están hechos de un 88% de viruta de madera y cemento de baja toxicidad, parecen ser una excelente posibilidad para soportar columnas. Aunque nunca han sido utilizados como columnas de carga en muros de fardos, tienen muchas ventajas sobre los clásicos bloques de cemento ya que son más ligeros, se pueden cortar con una sierra y se puede clavar en ellos, así mismo tienen un poder aislante valorado en 1.75 por pulgada.
SISTEMAS HÍBRIDOS DE MITRO
Es una forma alternativa a los clásicos muros de fardos, en ellos se ha empezado a utilizar columnas mucho más estrechas confiando en la estabilidad de los muros de fardos para actuar como soporte, lo cual no tiene sólo la ventaja de ahorrar en materiales sino también un diseño más ligero y una disminución de problemas como la necesidad de una placa de tejados rígida.
También se suele usar este tipo de sistema cuando nos apremia la necesidad de no perder tiempo en la construcción.
RETROFITS
Esta es una de las áreas más importantes de la construcción con fardos, se utiliza con las estructuras con problemas térmicos. Cemento, metal, marcos de madera y estructuras de adobe son los candidatos ideales para fardos retrofit.
También está especialmente recomendado en grandes construcciones. Dependiendo del tipo de las mismas, los fardos se colocarán tanto en el exterior como en el interior del edificio.
Por lo general, se añaden unos nuevos cimientos afuera de los ya existentes y los fardos se colocan encima, atados a la estructura ya existentes. Los aleros del tejado, generalmente, han de extenderse para proteger el nuevo muro.
En el caso de que se coloquen en el interior, los fardos se situarán reforzando columnas y vigas para dar más estabilidad al edificio.
VARIAS PLANTAS
Al construir una casa, merece la pena considerar las numerosas ventajas de construir un edificio de dos plantas, puesto que usan la misma estructura de tejado que las de una planta y ofrecen el doble de espacio habitable.
Se han construido varios edificios de 2 plantas por el procedimiento de los fardos. El que se acabó más rápido fue la mansión de Burritt, en Alabama, en 1936.
El ayuntamiento de Canadá se comprometió a hacer un año de prueba en la construcción de muros de fardos en 1994, de esta forma controlarán la temperatura y humedad del edificio, y algunas pruebas para testar la compresión y las cargas.
Teniendo en cuenta que algunas de estas pruebas fueron hechas en zonas con gran cantidad de nieve, esa información será muy útil para posteriores construcciones.
SÓTANOS
Nebraska fue pionera en incorporar fardos de paja en los muros de los sótanos. Los fardos fueron usados mezclados con cemento y con revestimiento de alquitrán.
También se ha comprobado que la temperatura en los sótanos ha permanecido muy estable incluso en las épocas más frías del invierno.
CONSTRUCCIONES DE PAJA Y ARCILLA
Es una de las más antiguas formas de construcción conocidas, las más antiguas datan de Europa en el siglo XII, aunque se pueden encontrar otros ejemplos en otras partes del mundo.
La mayor parte de estas construcciones usan una estructura de madera, y forman muros de unos 2 pies de ancho, tradicionalmente la mezcla se hacía a mano, para la estructura también se pueden usar materiales más ligeros, como el bambú.
Así mismo, diremos que la combinación de paja y arcilla crea una combinación de fardos que permiten la transpiración y son un gran aislante al mismo tiempo.
Este método de construcción requiere poca habilidad y unas herramientas muy sencillas.
También es cierto que hay que tener muchas precauciones a la hora de construir con paja, porque una semilla olvidada en el fardo tenderá a brotar con la humedad.
